Sterownik korytarzowy F26-1000 do taśm cyfrowych RGB

Sterownik korytarzowy RGB F26-1000 przeznaczony do wyzwalania efektownej animacji świetlnej z wykorzystaniem cyfrowych taśm LED. Sterownik przeznaczony do instalacji 5-24V, obsługujący aż 1000 pikseli.

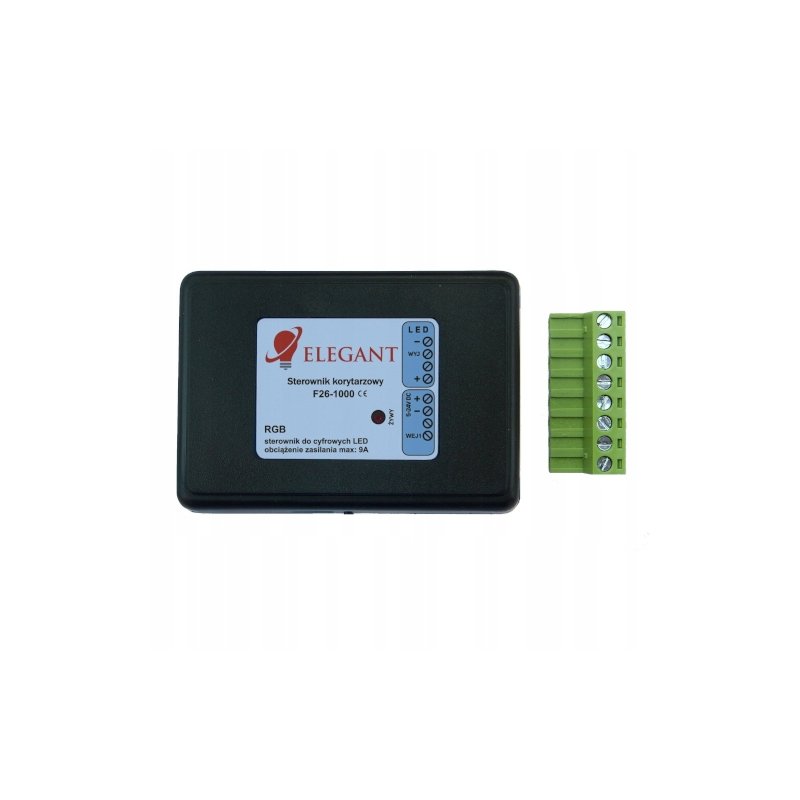

Sterownik cyfrowy LED F26-1000 – wersja korytarzowa z obsługą aż 1000 pikseli

Sterownik LED F26-1000 to kontroler wyposażony w wyjście sterujące o łącznej sile sygnału obsługującej aż 1000 pikseli. Oznacza to, że podłączymy do cyfrowe taśmy LED RGB z procesorami sterującymi WS2811. Ponadto F26-1000 to sterownik korytarzowy, który możemy obsługiwać za pomocą włączników monostabilnych i przełączników bistabilnych.

Sterownik cyfrowy LED F26-1000

Sterownik LED korytarzowy F26-1000 to kontroler cyfrowy, który umożliwia uzyskanie efektownej animacji oświetleniowej na korytarzu. Sterownik F26-1000 obsługuje aż 1000 pikseli i będziemy mogli podłączyć do niego taśmy cyfrowe RGB WS2811 12V i 24V. Sterownik LED korytarzowy RGB F26-1000 to kontroler, który współpracuje z włącznikami monostabilnymi i przełącznikami bistabilnymi. W przypadku podłączenia sterownika do włączników monostabilnych lub bistabilnych, w momencie włączenia wystąpi rozwinięcie animacji, natomiast po wyłączeniu jej płynne zwinięcie. Za pomocą sparowanego ze sterownikiem pilota lub kontrolera będziemy mogli ustawić rodzaj animacji, jej prędkość, oraz jasność.

Parametry techniczne

• Napięcie zasilania: 5-24V
• Wejścia na włączniki: aktywny stan niski, wejścia są podciągane do plusa zasilania rezystorami 3,6kOhm wewnątrz sterownika
• Obsługiwane układy scalone (diody cyfrowe): WS2811, WS2812S, WS2812B, WS2812D,WS2813, WS2815, WS2818, TM1804, TM1809, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104
• Maksymalny prąd LED przy zasilaniu poprzez złącze DC (5,5/2,1mm): 5A
• Maksymalny prąd LED przy zasilaniu poprzez złącze śrubowe: 8A
• Wymiary: 60 x 84 x 30mm
• Częstotliwość pracy pilota: 2.4GHz, zasilany bateriami 2 x AAA

Sterownik LED F26-1000 – ustawienia pilotem i sterownikiem naściennym

Sterownik korytarzowy LED F26-1000 i wszystkie jego podstawowe ustawienia dokonujemy przy użyciu pilota lub sterownika naściennego.

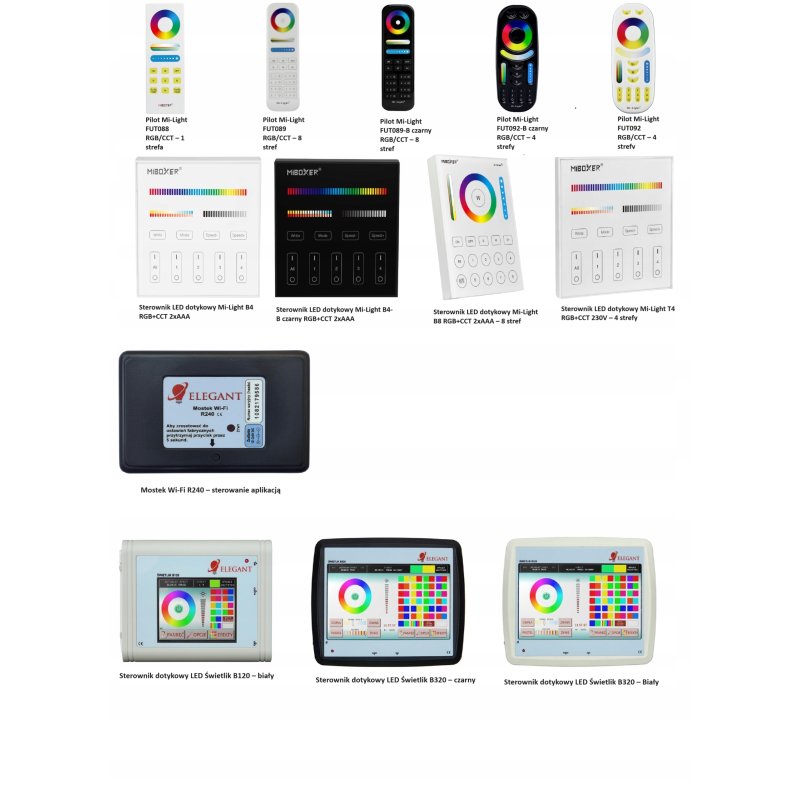

Kompatybilne akcesoria:

• Piloty
• Panele Naścienne
• Aplikacja
• Świetliki

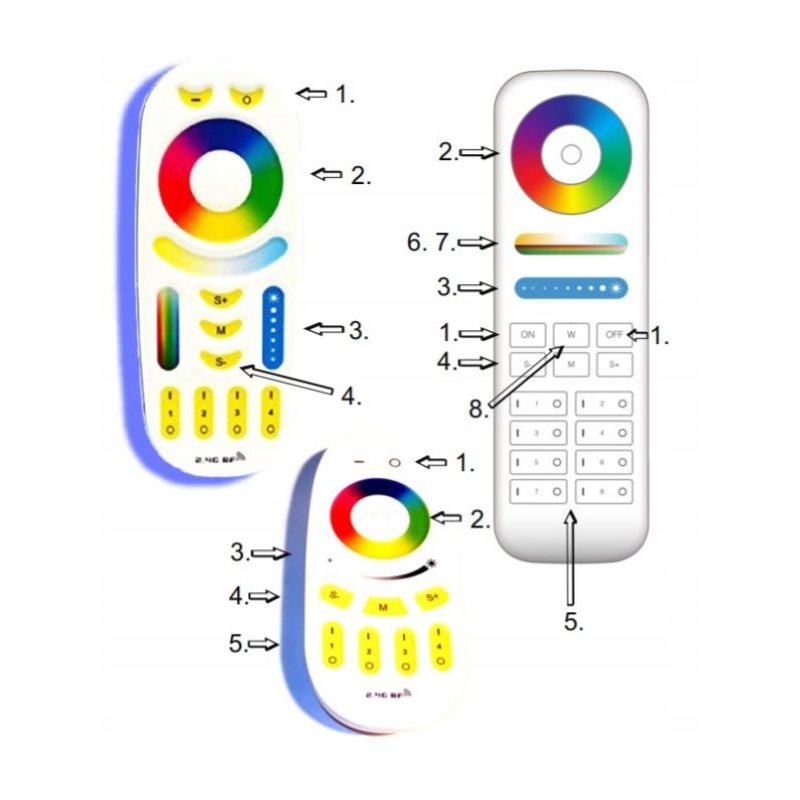

Sterownik LED F26-1000 – parowanie z pilotem i ustawienie animacji

• Parowanie pilota ze sterownikiem

– Podłączyć do sterownika cyfrowe diody LED

– Włączyć zasilanie sterownika i w ciągu 2 sekund od włączenia nacisnąć krótko „M”, a potem „I” na dowolnym włączniku strefowym (5.). LED powinny zamigać

• Konfiguracja sterownika

W celu wejścia w ustawienia konfiguracji sterownika, należy dotknąć krótko, każdy po dwa razy, przyciski „S-„, potem „M”, a następnie „S+”. Ogólna zasada jest taka, że gdy sterownik jest w trybie konfiguracji przyciskiem „M” zmienia się poszczególne opcje, które ustawiamy.

– Powinna zacząć migać pierwsza sekcja taśmy LED

– Ustawiamy długość taśmy LED:

Strefa 1 (na dole pilota, przyciski „0” i „I”, a między nimi cyfra 1) ustawiamy długość taśmy, co jeden piksel

Strefą 2 możemy dodawać i odejmować po 10 pikseli

Należy tak ustawić piksele, aby świeciła się cała taśma, ale nie więcej, tzn. nie ustawiamy z zapasem

• Ustawienie szybkości animacji

– Nacisnąć przycisk „M”

– Powinna zacząć migać pierwsza i trzecia sekcja taśmy LED

– Ustawiamy szybkość animacji przyciskami 1 strefy

• Wyjście z trybu konfiguracji

– Nacisnąć przycisk „I” na włączniku głównym na górze pilota

• Ustawienie jasności

– Włączyć oświetlenie podłączonym do sterownika włącznikiem monostabilnym i bistabilnym

Suwakiem jasności (3.) ustawić wymaganą jasność

• Ustawienie temperatury barwy bieli

– Włączyć oświetlenie podłączonym do sterownika włącznikiem monostabilnym i bistabilnym

Suwakiem CCT (7.) ustawić wymaganą temperaturę światła

• Kasowanie pilota z pamięci sterownika:

– Włączyć zasilanie sterownika i w ciągu 2 sekund od włączenia nacisnąć krótko „M”, a potem „0” na włączniku głównym (1.). LED powinny zamigać.

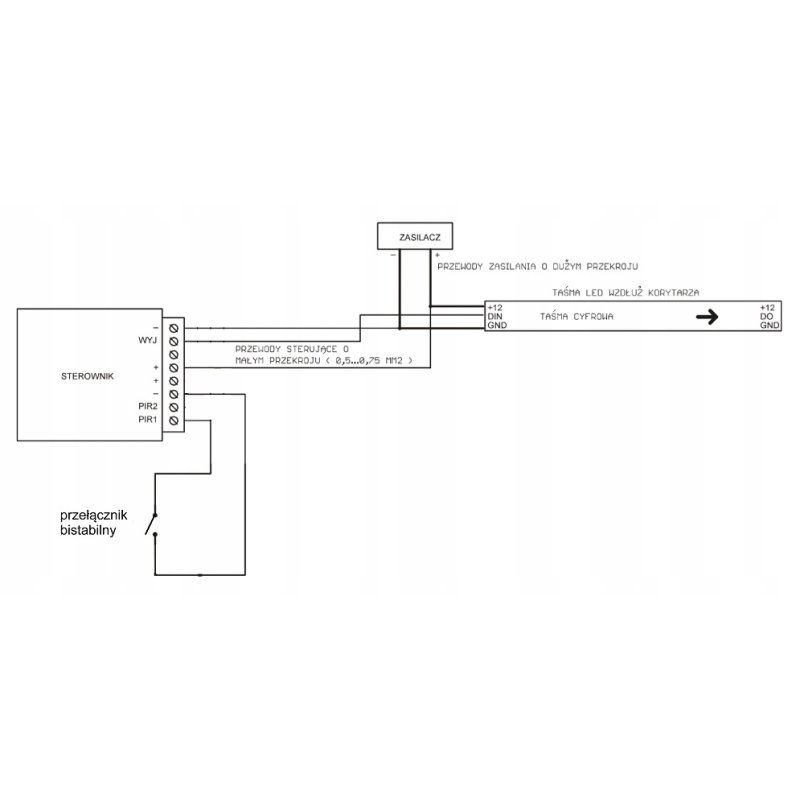

Schemat Podłączenia
