WŁĄCZNIK profilowy bezdotykowy ON / OFF na IR 12-24V profili taśm LED COB

PRZEDMIOT OFERTY:

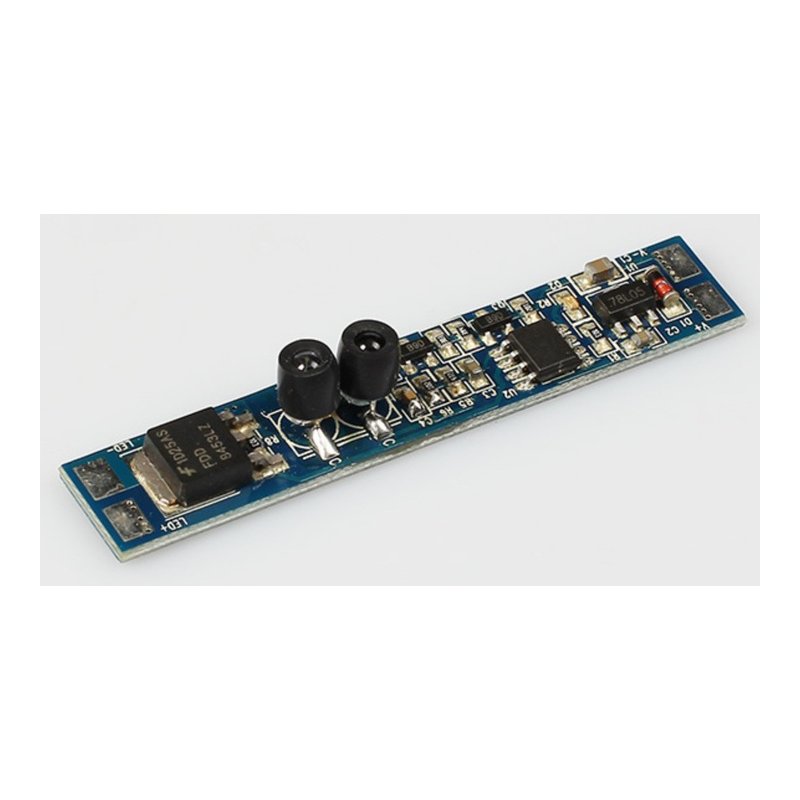

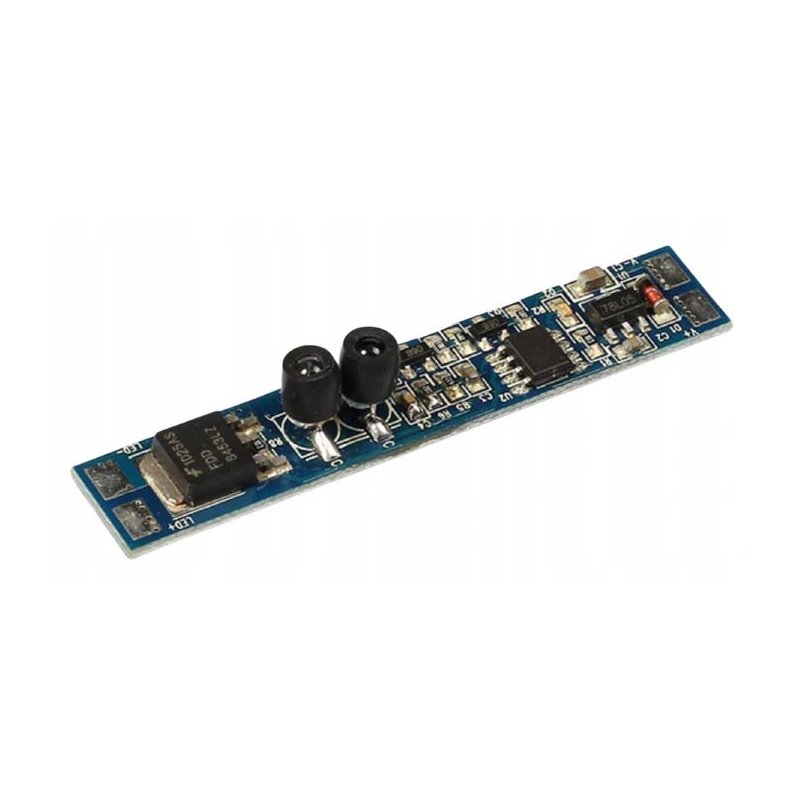

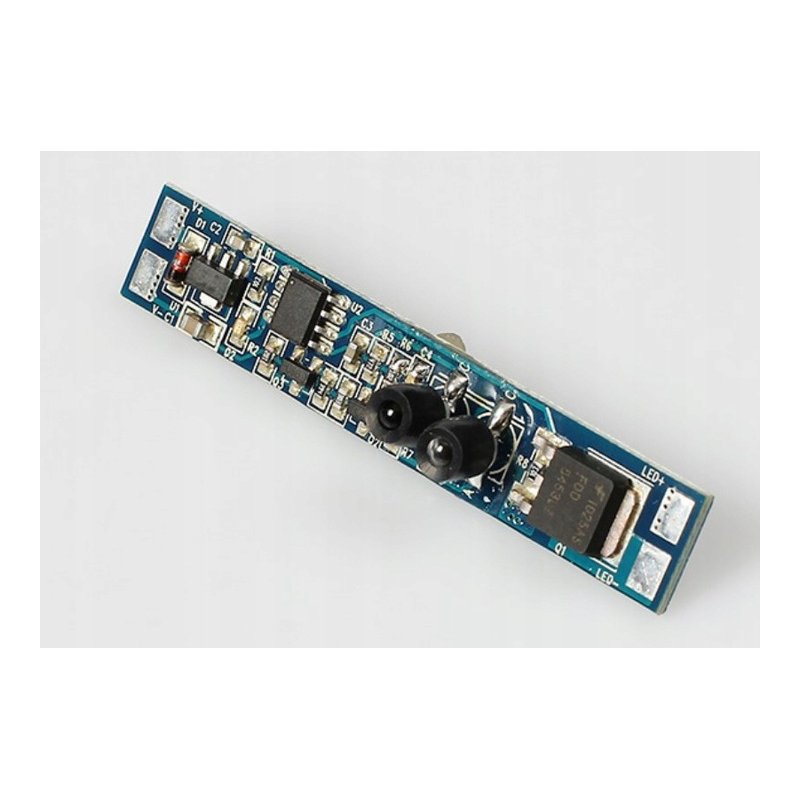

Włącznik profilowy bezdotykowy IR 8A do taśm LED JEDNOKOLOROWYCH montowany w PROFIL LED

SPECYFIKACJA:

• Napięcie zasilania: 12V/24V DC
• Maksymalne obciążenie: 96W – 12V; 192W – 24V
• Prąd maksymalny: 8A
• Sposób działania: IR bezdotykowy Włącz/Wyłącz
• Zasięg wykrycia ruchu: 0,5-10mm
• Wymiary: 55x10x13mm
• Temperatura Pracy: -20 - +40 *C
• Stopień ochrony:IP20

MONTAŻ:

• Taśma LED jest oryginalnie wyłączona, a dioda LED na płytce czujnika świeci się, gdy zasilanie jest włączone.
• Światło będzie się świecić, gdy ręka przechodzi nad włącznikiem czujnika podczerwieni w zakresie wykrywania 10 cm, i zgaśnie, gdy ręka będzie nad nim ponownie przechodziła.
• Przytrzymaj rękę nad czujnikiem podczerwieni dłużej niż 3 sekundy, aby wyregulować ściemnianie jasności LED od 1% do 100%.
• Czujnik podczerwieni zapamięta stan jasności diody LED przy zasilaniu DC 12V-24V.
• Przełącznik czujnika podczerwieni włączy lub wyłączy światło led z powyższymi powtarzalnymi krokami

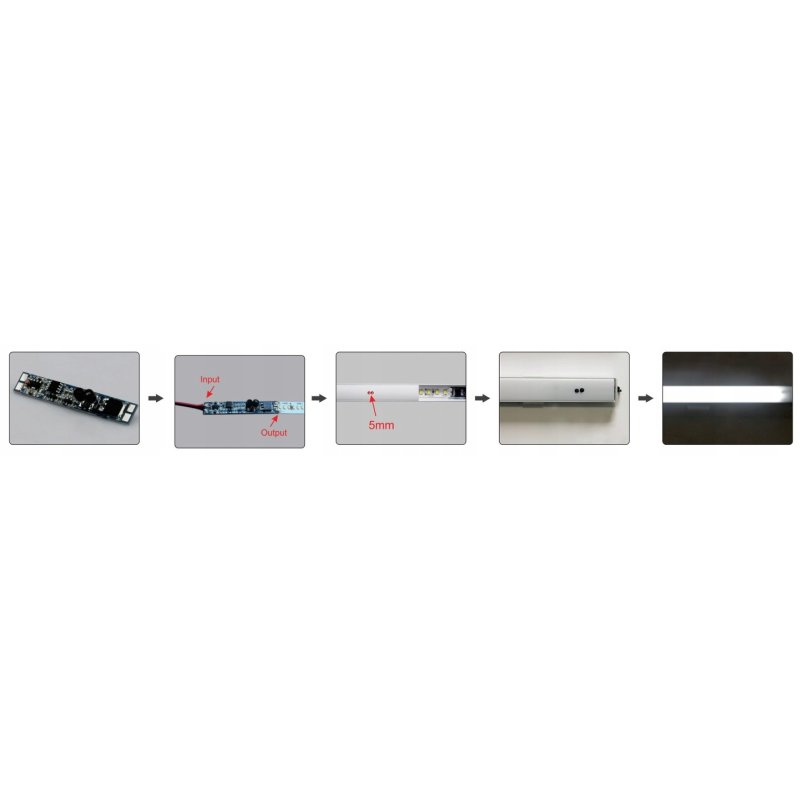

Dwie głowice diod IR należy wyjąć z osłony jak na zdjęciu poniżej:

1. W pokrywie wywiercić 2 otwory o średnicy 5 mm
2. Umieść głowice detektora w otworach o średnicy 5 mm
3. Podłączyć przewody do końcówki wejściowej i wyjściowej płytki sterującej
