Jak łączyć taśmy LED - szeregowo czy równolegle? Jak zrobić to bez lutowania?

Jak łączyć taśmy LED - szeregowo czy równolegle?

Sposób podłączenia zależy przede wszystkim od długości instalacji, napięcia zasilania i mocy taśmy. W przypadku standardowych taśm LED 12V i 24V stosuje się przede wszystkim połączenia koniec do końca oraz równoległe doprowadzenie zasilania.

Warto wiedzieć, że określenie „łączenie szeregowe taśm LED” jest często używane potocznie. W praktyce oznacza zazwyczaj połączenie dwóch odcinków jeden za drugim, a nie klasyczne elektryczne połączenie szeregowe odbiorników.

Łączenie taśm LED koniec do końca

Polega na połączeniu końcówki pierwszego odcinka z początkiem kolejnego, z zachowaniem odpowiedniej biegunowości.

To proste rozwiązanie, które sprawdza się przy krótszych instalacjach, jeśli łączna długość nie przekracza wartości dopuszczalnej przez producenta.

Przy zbyt długiej taśmie zasilanej z jednej strony mogą jednak pojawić się spadki napięcia. W efekcie diody znajdujące się na końcu instalacji mogą świecić słabiej niż te przy zasilaczu.

Łączenie taśm LED równolegle

W tym przypadku poszczególne odcinki otrzymują zasilanie za pomocą osobnych przewodów lub odpowiednio zaprojektowanych rozgałęzień.

Takie rozwiązanie pozwala ograniczyć spadki napięcia na ścieżkach taśmy i ułatwia wykonanie bardziej rozbudowanych instalacji.

Połączenie równoległe jest zazwyczaj lepszym wyborem przy dłuższych odcinkach taśm LED, szczególnie jeśli zależy nam na równomiernej jasności oświetlenia.

Łączenie szeregowe a równoległe - porównanie

Niezależnie od wybranego sposobu należy przestrzegać maksymalnych długości odcinków i parametrów zasilania określonych przez producenta.

Jak podłączyć taśmę LED bez lutowania?

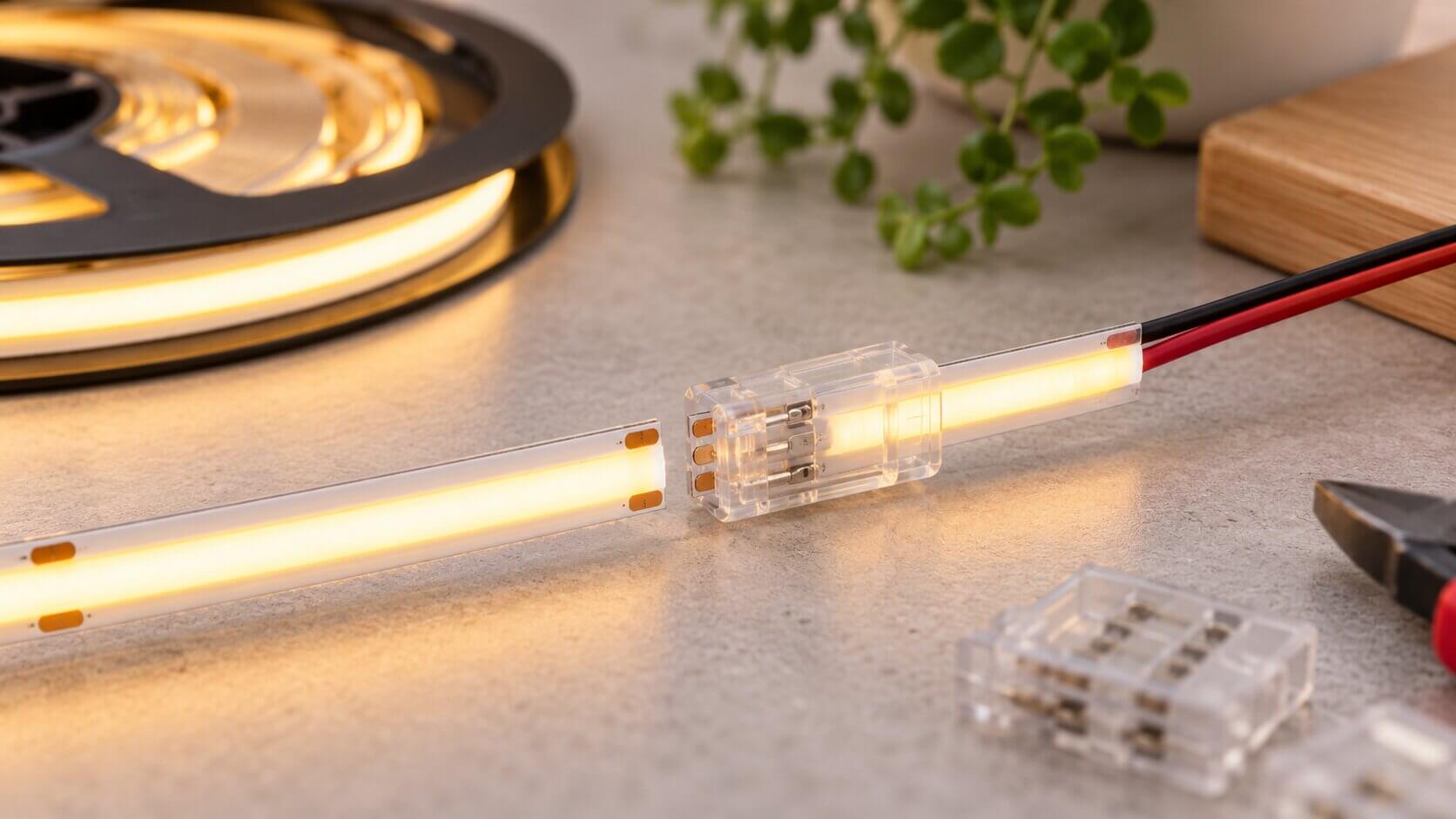

Nie musisz korzystać z lutownicy, aby przedłużyć taśmę LED lub połączyć ją z przewodem. Wystarczy odpowiednio dobrana złączka do taśmy LED, która pozwala wykonać połączenie za pomocą mechanizmu zaciskowego.

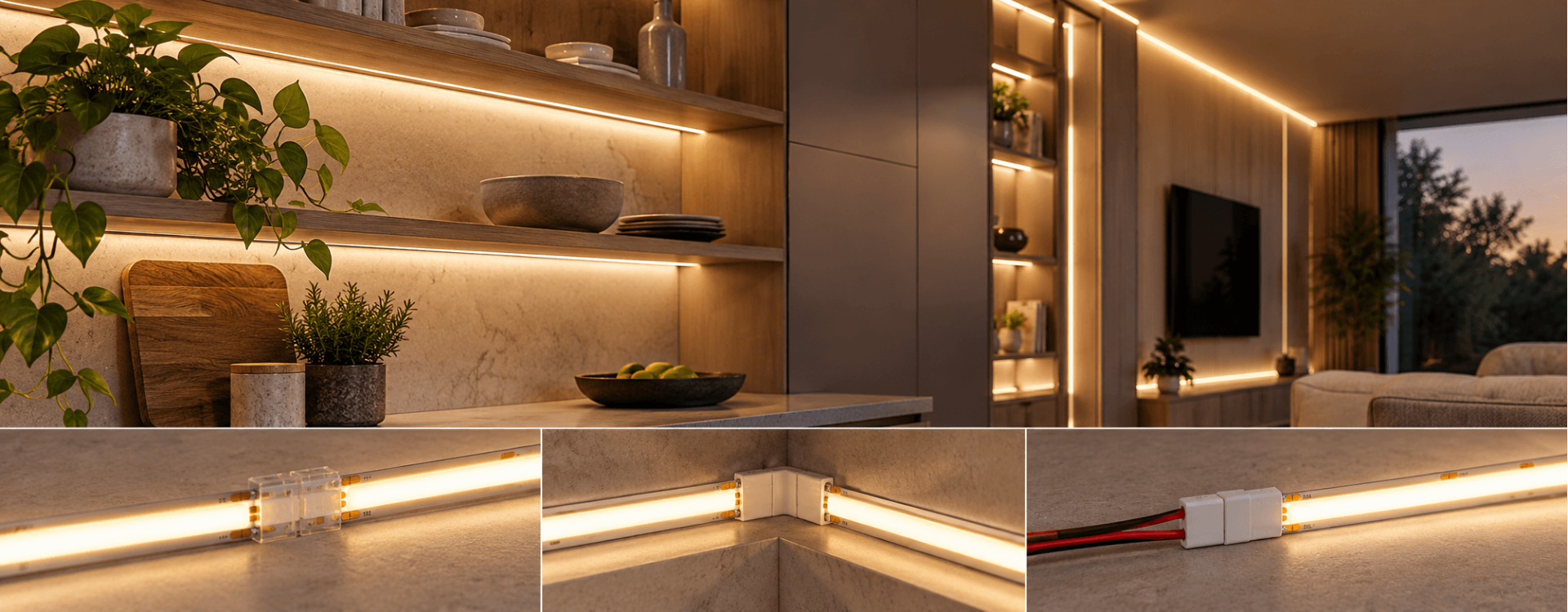

To wygodne rozwiązanie szczególnie podczas montażu oświetlenia pod szafkami kuchennymi, na półkach, we wnękach czy w profilach aluminiowych.

Łączenie taśmy LED bez lutowania - krok po kroku

1. Odłącz zasilanie. Przed rozpoczęciem montażu upewnij się, że zasilacz jest odłączony od sieci.

2. Przygotuj taśmę LED. Odmierz potrzebną długość i przytnij taśmę wyłącznie w miejscach oznaczonych przez producenta, najczęściej symbolem nożyczek.

3. Dobierz odpowiednią złączkę. Sprawdź szerokość taśmy, liczbę styków oraz kompatybilność złączki z danym rodzajem oświetlenia.

4. Umieść taśmę w złączce. Wsuń końcówkę tak, aby pola kontaktowe znalazły się we właściwym miejscu. Zwróć uwagę na oznaczenia biegunów.

5. Zamknij złączkę. Upewnij się, że mechanizm zaciskowy prawidłowo przytrzymuje taśmę i zapewnia stabilny kontakt.

6. Sprawdź działanie oświetlenia. Po zakończeniu montażu podłącz zasilanie i sprawdź, czy wszystkie odcinki świecą równomiernie.

Pamiętaj, że w przypadku taśm z powłoką ochronną może być konieczne odpowiednie przygotowanie końcówki zgodnie z instrukcją producenta złączki.

Złączki do taśm LED - jakie wybrać?

Na rynku dostępne są różne złączki do taśm LED, które ułatwiają wykonanie instalacji bez lutowania. Wybór odpowiedniego rozwiązania zależy od tego, w jaki sposób chcesz połączyć poszczególne elementy.

Najpopularniejsze rodzaje to:

• Złączki proste - umożliwiają bezpośrednie połączenie dwóch odcinków taśmy w jednej linii.
• Złączki z przewodem - pozwalają połączyć odcinki oddzielone niewielką odległością, np. podczas wykonywania narożników.
• Złączki taśma-przewód - służą do podłączenia przewodów zasilających do końcówki taśmy.
• Złączki do taśm RGB i RGBW - przeznaczone do kompatybilnych taśm wielokolorowych, wymagających odpowiedniej liczby styków.

Wybierając złączkę, zwróć uwagę przede wszystkim na szerokość taśmy, rozmieszczenie pól kontaktowych i dopuszczalne obciążenie prądowe. Nie wszystkie modele pasują zarówno do taśm SMD, jak i COB.

Planujesz montaż oświetlenia? Sprawdź złączki i przedłużacze LED dostępne w LED-ONE i dobierz akcesoria odpowiednie do swojej instalacji.

Jak połączyć kilka taśm LED do jednego zasilacza?

Podłączenie kilku odcinków taśmy LED do jednego zasilacza jest możliwe, jeśli wszystkie pracują z odpowiednim napięciem, a zasilacz ma wystarczającą moc.

Przed montażem należy obliczyć łączne zapotrzebowanie na energię.

Przykładowo, jeśli planujesz podłączyć trzy odcinki taśmy LED po 2 metry, a każdy metr pobiera 10 W, całkowita moc instalacji wyniesie:

3 × 2 m × 10 W = 60 W

W takim przypadku można zastosować zasilacz o mocy 75 W, zapewniający 25% zapasu, pod warunkiem zgodności pozostałych parametrów (zaleca się dodanie minimum 20-25% zapasu mocy zasilacza, co daje zasilacz o mocy min. 75 W).

Przy dłuższych instalacjach warto rozważyć równoległe zasilanie poszczególnych odcinków. Należy również zadbać o odpowiedni przekrój przewodów i obciążalność złączek.

Uwaga: taśm LED 12V i 24V nie należy podłączać bezpośrednio do tego samego wyjścia zasilacza. Każda wymaga napięcia zgodnego ze swoją specyfikacją.

Najczęstsze błędy podczas łączenia taśm LED

Nieprawidłowy montaż może powodować nierównomierne świecenie, migotanie lub problemy z działaniem oświetlenia.

Do najczęstszych błędów należą:

• Łączenie zbyt długich odcinków bez dodatkowego zasilania - może powodować spadki napięcia i słabsze świecenie końcowych diod.
• Nieodpowiednia złączka - niedopasowana szerokość lub liczba styków mogą uniemożliwić prawidłowe połączenie.
• Odwrócona biegunowość - w przypadku jednokolorowych taśm LED może sprawić, że oświetlenie nie zadziała.
• Zbyt słaby zasilacz - niewystarczająca moc może powodować nieprawidłową pracę całej instalacji.
• Niewłaściwe zabezpieczenie połączeń - szczególnie w miejscach narażonych na wilgoć lub uszkodzenia mechaniczne.

Aby uniknąć problemów, przed montażem sprawdź parametry taśmy, zasilacza i wszystkich elementów połączeniowych.

Podsumowanie - jak najlepiej łączyć taśmy LED?

W przypadku krótszych instalacji połączenie taśm LED koniec do końca może być wystarczające. Przy większych długościach zwykle lepiej sprawdza się równoległe doprowadzenie zasilania, które pomaga ograniczyć spadki napięcia i zapewnić równomierne świecenie.

Jeśli zależy Ci na prostym montażu bez lutowania, warto zastosować odpowiednio dobrane złączki. Pozwalają one szybko przedłużyć taśmę, połączyć odcinki lub doprowadzić przewody zasilające.

Sprawdź złączki i przedłużacze do taśm LED w LED-ONE i przygotuj instalację dopasowaną do swoich potrzeb.

FAQ - najczęściej zadawane pytania

Czy można połączyć dwie taśmy LED w jedną?

Tak. Dwa odcinki można połączyć za pomocą odpowiedniej złączki lub lutowania. Należy jednak sprawdzić zgodność parametrów oraz maksymalną długość instalacji dopuszczoną przez producenta.

Czy taśmę LED COB można połączyć bez lutowania?

Tak, jeśli zastosujesz złączkę kompatybilną z konkretnym modelem taśmy COB. Ważne są szerokość płytki, rozmieszczenie pól kontaktowych i sposób przygotowania końcówki.

Czy wszystkie złączki pasują do taśm LED?

Nie. Złączki różnią się wymiarami, liczbą styków i konstrukcją. Przed zakupem należy upewnić się, że wybrany model pasuje do danej taśmy.

Czy można zasilać taśmę LED z obu końców?

Tak, w wielu instalacjach niskonapięciowych zasilanie odpowiednio zaprojektowanego odcinka z obu końców pomaga ograniczyć spadki napięcia. Należy jednak przestrzegać zaleceń producenta oraz prawidłowo dobrać przewody i zabezpieczenia.
